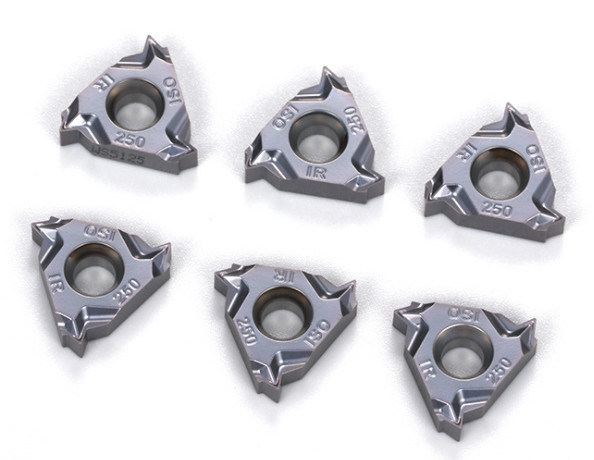

Carboneto perfeito do de ponta que rosqueia inserções para a forma métrica do dente da precisão da linha
Detalhes do produto:
Melhor preço Contato
Informação detalhada |
|||
nome: | inserções do corte do carboneto | Materiais: | Carboneto de tungstênio |
---|---|---|---|
Aplicação: | Ferramenta de gerencio da linha | workpiece: | De aço \ inoxidável \ ferro fundido |
vantagem: | bom perfermance, resistência de desgaste | Tamanho: | personalizado |
Realçar: | Ferramentas de corte da inserção do carboneto,inserções do corte do carboneto |
Descrição de produto
Carboneto perfeito do de ponta que rosqueia inserções para a forma métrica do dente da precisão da linha
Descrição do produto detalhada
Aplicação: |
Gerencio da linha |
Material: |
Carboneto cimentado |
---|---|---|---|
Revestimento: |
PVD |
Padrão: |
ISO |
Categoria: |
MP2215 |
Tipo: |
Vário |
Carboneto que rosqueia inserções para a linha métrica do ISO com forma do dente da precisão e de ponta perfeito
Vantagem da característica:
-
A série da linha do padrão de ISO está disponível em vários tipos.
-
Observado sob um microscópio de 40 vezes, da moedura perfeita da borda e da precisão do passivation.
-
O erro do ângulo do workpiece é controlado nos graus ±0.5.
-
Carcaça de alta qualidade do carboneto cimentado, dureza alta, resistência de desgaste alta e versatilidade.
-
Forma do dente da elevada precisão para fazer à máquina de alta qualidade, da elevada precisão da linha de materiais do aço, os de aço inoxidável, e do difícil-à-corte.
-
A vida da inserção e a qualidade de gerencio da linha são completamente comparáveis aos tipos de primeira linha europeus e americanos.
Tipo:
De série |
Tamanho |
Passo |
MP2215 |
||
ISO: ISO 965-1980 RUÍDO 13 |
16 |
Direito/saido |
Externo |
0.5-3.0 milímetros |
★ |
ISO: ISO 965-1980 RUÍDO 13 |
16 |
Direito/saido |
Interno |
0.5-3.0 milímetros |
★ |
ISO: ISO 965-1980 RUÍDO 13 |
22 |
Direito/saido |
Externo |
3.5-6.0 milímetros |
★ |
ISO: ISO 965-1980 RUÍDO 13 |
22 |
Direito/saido |
Interno |
3.5-6.0 milímetros |
★ |
Wyeth: 228/1:1982 do ISO RUÍDO 259, B.S.84: 1956 |
16 |
Direito/saido |
Externo |
8-19 t/inch |
★ |
Wyeth: 228/1:1982 do ISO RUÍDO 259, B.S.84: 1956 |
16 |
Direito/saido |
Interno |
8-19 t/inch |
★ |
UN: ASME B1.1 - 1989 |
16 |
Direito/saido |
Externo |
8-24 t/inch |
★ |
UN: ASME B1.1 - 1989 |
16 |
Direito/saido |
Interno |
8-24 t/inch |
★ |
Padrão SSPT: 7/1:1994 do ISO B.S.21: 1985 |
16 |
Direito/saido |
Externo |
11-28 t/inch |
★ |
Padrão SSPT: 7/1:1994 do ISO B.S.21: 1985 |
16 |
Direito/saido |
Interno |
11-28 t/inch |
★ |
Padrão NPT: ASME B1.20.1-1983 |
16 |
Direito/saido |
Externo |
8-27 t/inch |
★ |
Padrão NPT: ASME B1.20.1-1983 |
16 |
Direito/saido |
Interno |
8-27 t/inch |
★ |
Informação técnica:
-
Linha do padrão de ISO para a indústria da maquinaria industrial.
-
As linhas de gerencio são operações comuns em máquinas do CNC. O uso de ferramentas indexable cortar linhas permite a produtividade segura e alta do processo.
-
A alimentação da máquina é a maioria de fatora importante em girar a linha: deve ser igual ao passo, que está a uma distância entre um ponto na linha e o ponto correspondente da linha adjacente. O ajuste entre o passo e a alimentação pela revolução é realizado controlando sub-rotinas na máquina do CNC.
-
O gerencio da linha deve inicialmente considerar três aspectos para determinar a melhor seleção do método e da ferramenta para rosquear:
-
Parâmetros principais da linha:
-
Linha externo ou interna
-
Tipo da linha
-
Passo
-
Direito ou linha da mão esquerda
-
Tolerância
-
-
Propriedades materiais, forma e quantidade do Workpiece
-
Se o workpiece está apertado com segurança
-
Se há qualquer problema com remoção da microplaqueta
-
Grupo do Workpiece
-
-
Parâmetro da máquina
-
Exigências da estabilidade, do poder e do torque, especialmente para o rosqueamento do diâmetro maior
-
Workpiece que aperta a circunstância
-
Rosquear o ciclo deve ser fácil programar
-
Líquido e líquido refrigerante de corte
-
-
Parâmetros de corte recomendados:
-
Os seguintes parâmetros do corte são os valores recomendados da escala, e os valores reais podem apropriadamente ser tomados como elevados valor.
-
Quando o corte novo de teste se apressa, você deve com cuidado verificar a condição do de ponta.
-
Para o corte de aço inoxidável da linha, altamente bastante velocidade do corte deve ser usada para evitar a formação de borda constituída.
-
Quando cortar o passo pequeno rosqueia e usando ferramentas pequenas do raio do nariz, os parâmetros do corte devem apropriadamente ser reduzidos.
ISO |
Material |
Força de corte da unidade N/mm 2 |
Dureza HB |
Velocidade m/min |
|
P |
Aço carbono |
C=0.15% C=0.35% C=0.60% |
1900 2100 2250 |
125 150 200 |
150-175 140-155 130-145 |
P |
Aço de liga |
Recozimento Endurecido Endurecido Endurecimento |
2100 2600 2700 2850 |
180 275 300 350 |
110-130 80-100 70-90 60-80 |
P |
Aço de liga alto |
Recozimento Endurecimento |
2600 3900 |
200 325 |
90-115 70-90 |
P |
Aço de molde |
Não-liga Baixa liga Liga alta Manganês do aço 12% da martensite |
2000 2500 2700 3600 |
180 200 225 250 |
180-210 90-115 90-115 40-50 |
M |
De aço inoxidável |
Austenita |
2450 |
180 |
110-130 |
M |
De aço inoxidável |
Martensite/ferrite |
2300 |
200 |
130-170 |
K |
Ferro fundido maleável |
Ferrite Pearlite |
1100 1100 |
130 230 |
110-140 85-105 |
K |
Ferro fundido cinzento |
Baixa resistência à tração Força de alta elasticidade |
1100 1500 |
180 260 |
110-140 90-115 |
K |
Ferro dútile |
Ferrite Pearlite |
1100 1800 |
160 250 |
110-130 80-100 |
N |
Liga de alumínio |
Não envelhecido Tratamento do envelhecimento |
500 800 |
60 100 |
1300-1450 450-500 |
N |
Liga de alumínio de molde |
Não envelhecido Tratamento do envelhecimento |
750 900 |
75 90 |
430-470 250-290 |
S |
Liga resistente ao calor |
Base do níquel |
3000 3050 |
200 280 |
35-50 25-35 |
H |
Aço temperado |
Aço temperado |
4500 |
HRC55 |
40-50 |
